8.6세대 OLED 증착·마스크 특허 9건 분석

8.6세대 유리는 6세대의 2.2배 넓습니다. 그런데 LG디스플레이 등록특허는 6세대 풀 글래스와 8.6세대 하프 글래스를 한 문장에 묶어 놓았습니다. 판 이론으로 계산해 보면 두 크기의 처짐이 거의 같습니다. 장비사와 마스크사 여덟 곳의 등록특허 아홉 건으로 이 세대 전환의 실제 병목을 확인했고, 마스크를 왜 나눠 만들 수밖에 없는지 직접 계산해 볼 수 있는 시뮬레이터를 함께 실었습니다.

8.6세대 유리 한 장은 2290mm x 2620mm다. 면적으로 6제곱미터, 6세대(1500mm x 1850mm) 두 장이 들어가고도 남는다. 이 유리를 진공 챔버 안에서 뒤집어 매달고, 그 아래에 얇은 금속 마스크를 붙인 다음, 유기물을 뿌려 화소를 그린다.

LG디스플레이가 2022년에 출원해 2024년에 등록받은 특허가 있다. 그 명세서에는 해결하려는 과제가 이렇게 적혀 있다.

6세대 풀과 8.6세대 하프가 한 문장 안에 하나의 범위로 묶여 있다. 두 크기는 면적으로 2.77제곱미터와 3.00제곱미터, 거의 같다. 8.6세대 유리를 반으로 자르면 다루기가 6세대 수준으로 되돌아온다는 뜻이다.

이 기사는 그 문장에서 출발한다. 여덟 곳의 등록 특허 아홉 건을 읽어, 유리가 커질 때 실제로 무엇이 무너지고 누가 어느 자리를 맡고 있는지 확인한다.

1. 개요

1.1 분석 배경 및 목적

IT용 OLED 전환의 기준 유리가 6세대에서 8.6세대로 올라가고 있다. 면적이 2.16배가 되면 한 장에서 뽑는 패널 수가 늘어 원가가 떨어진다. 여기까지는 산수다.

문제는 그 유리를 진공 안에서 다루는 쪽에 있다. 증착기는 유리를 아래에서 위로 밀어 올려 정전척에 매달고, 그 상태로 마스크를 자석으로 끌어 붙인 뒤 아래에서 유기물을 뿌린다. 유리도 마스크도 자기 무게로 처진다. 처지면 마스크와 유리 사이에 틈이 생기고, 틈이 생기면 증기가 옆으로 새어 화소 경계가 번진다.

목적은 예측이 아니라 확인이다. 어느 회사가 8.6세대 장비를 언제 납품할지는 이 기사에서 다루지 않는다. 등록된 청구항이 무엇을 붙잡고 있는지만 읽는다.

1.2 분석 범위

아홉 건이다. 출원인은 여덟 곳이다. 야스, 캐논토키(두 건), 선익시스템, 알박, 오럼머티리얼, 엘지디스플레이와 이에스티(공동), 템스코, 파인원. 장비사 다섯, 마스크 관련 둘, 패널사 하나다.

한국 등록건과 일본 등록건을 함께 담았다. 캐논토키와 알박은 한국 등록건이 대부분 2019년과 2020년에 몰려 있고 최근 것은 일본에 남아 있다. 일본 등록건을 읽지 않으면 두 회사의 자리를 비워 둔 채 지형을 그리게 된다.

패널사인 LG디스플레이를 표본에 넣은 이유는 이 건이 패널 특허가 아니라 증착 장비의 기판 처리 장치 특허이기 때문이다. 장비를 사는 쪽이 장비 부품을 직접 청구한 사례라 오히려 이 지형에서 빠뜨릴 수 없다.

마스크를 쓰지 않는 패터닝 방식은 이번 범위에서 제외했다. 지금 서고 있는 8.6세대 IT 라인이 쓰는 것은 마스크를 대고 증착하는 방식이고, 이 기사는 그 라인의 장비를 다룬다. 마스크 없는 쪽은 겨냥하는 지점이 달라 별도 편에서 다룬다.

수주 현황, 점유율, 납기 같은 시장 정보는 다루지 않는다. 이 매체는 취재를 하지 않고 공개된 특허와 공시만 근거로 삼는다. 따라서 “누가 독점하고 있다”는 서술도 하지 않는다. 특허가 말해주는 것은 소유가 아니라 겨냥이다.

1.3 데이터 소스 및 검색식

1.4 기술분류체계

여섯 건을 “무엇을 손보는가(레버)“와 “무엇을 지키려 하는가(목적)“로 갈랐다. 레버는 셋이다. 기판과 마스크를 붙잡는 쪽, 유기물을 뿌리는 쪽, 마스크 자체를 고치는 쪽. 목적도 셋이다. 처짐과 평탄도, 두께 균일도, 패턴 정밀도.

붙잡는 쪽은 다시 셋으로 갈린다. 판을 두껍게 만들어 버티는 길, 지지점의 위치를 옮겨 휨을 줄이는 길, 그리고 처질 방향과 반대로 판을 미리 휘어 놓는 길이다. 세 회사가 각각 하나씩 등록받았다.

2. 정량 스케치

2.1 유리가 커지면 처짐은 몇 배가 되는가

도입부의 문장이 왜 성립하는지부터 계산했다. 등분포 자중을 받는 사각판의 최대 처짐은 짧은 변 길이의 4제곱에 비례하고, 가로세로비에 따른 계수가 붙는다. 세 크기를 같은 유리 두께로 놓고 상대값만 비교했다.

8.6세대 원장을 그대로 다루면 처짐이 6세대의 약 4.8배가 된다. 그런데 반으로 잘라 2290mm x 1310mm로 만들면 0.90배, 6세대보다 오히려 작아진다. 면적은 8퍼센트 늘었는데 처짐은 줄어든다. 짧은 변이 1500mm에서 1310mm로 짧아졌기 때문이다. 처짐을 정하는 것은 면적이 아니라 짧은 변이다.

LG디스플레이 명세서가 6세대 풀과 8.6세대 하프를 한 범위로 묶은 것은 이 계산과 맞아떨어진다. 기계적으로 두 크기는 같은 급이다.

이 값은 사방 단순지지와 자중 등분포를 가정한 개략 추정이다. 실제 장비는 정전척이 유리 전면을 흡착하므로 지지 조건이 전혀 다르고, 절대 처짐량도 이 계산과 다르다. 배율의 감각만 보는 용도다.

2.2 아홉 건이 놓인 자리

2015년 야스 건을 빼면 나머지 여덟은 2018년 이후에 몰려 있고, 그중 다섯이 2022년 4월부터 2023년 1월 사이 아홉 달에 들어왔다. 캐논토키, 오럼머티리얼, LG디스플레이, 알박, 템스코다. 서로 다른 다섯 회사가 거의 같은 시기에 각자의 자리에서 출원했다. 다만 이것을 하나의 사건에 대한 동시 대응으로 읽지는 않는다. 표본이 아홉 건이고, 각사의 전체 출원 흐름을 보지 않았다.

가장 늦은 파인원 건은 2025년 4월에 출원해 넉 달 만에 등록됐다. 이 표본에서 출원과 등록 사이가 가장 짧다.

2.3 레버 x 목적 매트릭스

세 칸이 비어 있다. 빈 칸은 그 회사가 그 문제를 안 푼다는 뜻이 아니라 이번 표본에 없다는 뜻이다.

두 자리가 눈에 띈다. 하나는 “붙잡는다 x 처짐” 칸에 세 회사가 함께 들어와 있다는 것이다. 같은 문제에 세 가지 답이 나와 있다. 다른 하나는 “패턴 정밀도” 열이다. 캐논토키는 붙잡는 방식으로, 야스는 뿌리는 방식으로, 템스코는 마스크 자체로 같은 목표를 겨냥한다.

3. 정성 분석: 특허 9건

출원일 순으로 배열했다. 청구항 요지와 명세서가 스스로 밝힌 문제, 수치 한정을 그대로 옮긴다.

야스 YAS KR101699168B1 등록

발명의 명칭

쉐도우 효과 방지를 위한 선형증발원용 차단판

독립항(청구항 1) 요지

선형증발원의 중심부에 폭을 가로지르는 방향으로 배치되어, 증발되는 물질 빔 중 쉐도우 효과를 일으킬 수 있는 것을 차단하는 차단판. 차단판으로 인한 박막 두께의 특이점 형성을 방지하기 위해, 차단판의 높이가 폭 방향을 따라 일정하게 유지되지 않고 낮아지거나 높아지거나 높낮이를 반복하여 변화되게 형성된다.

이 특허가 다루는 문제

마스크에는 두께가 있다. 증기가 수직으로 들어오면 구멍 모양 그대로 찍히지만, 비스듬히 들어오면 구멍 벽에 가려 화소 가장자리가 흐려진다. 이것이 섀도우다. 선형증발원은 물질을 방사상으로 뿜기 때문에 비스듬한 성분이 반드시 생긴다.

이 특허의 답은 그 성분을 물리적으로 막아 세우는 것이다. 그런데 막아 세우면 막은 자리 바로 아래의 막 두께가 푹 꺼진다. 그래서 차단판의 높이를 폭 방향으로 일정하게 두지 않고 오르내리게 만들어, 꺼짐이 한 지점에 몰리지 않게 흩는다. 하나를 얻고 하나를 잃은 뒤, 잃은 것을 모양으로 되찾는 구조다.

수치 한정

차단판 위치선형증발원 상단부로부터 50~100mm 틈새

차단 방향x, y 두 방향 진행 모두 차단

차단판 길이증발원 폭을 가로지르고도 남는 길이

청구항 수4

도면1 (KR101699168B1): 선형증발원(100)의 폭을 가로지르는 차단판(200), 그리고 그 아래 그래프가 차단판 위치에서 막두께가 꺼지는 특이점을 보여준다. 원문 도면.

LG디스플레이 · 이에스티 KR102651394B1 등록

발명의 명칭

대면적 디스플레이 제조를 위한 수평 고정형 유기 증착 장비용 기판 처리 장치

독립항(청구항 1) 요지

평평한 상면과 하면을 갖는 티타늄 냉각 플레이트, 그 하면에 코팅된 제1유전층과 전극층, 제2유전층으로 이루어져 아래에서 올라오는 글래스 기판을 정전기력으로 척킹하는 정전척, 그리고 상면에 위치해 아래에서 올라오는 마스크를 자기력으로 척킹하는 요크 플레이트를 포함한다. 냉각 플레이트 안에는 폭이 다른 두 채널로 냉각 유로를 만든다. 티타늄 냉각 플레이트와 제1유전층의 열팽창 계수 편차는 1.5퍼센트이고, 플레이트 두께는 7mm에서 12mm, 정전척 두께는 20에서 1000마이크로미터다.

명세서가 밝힌 문제

휨 현상없이 대면적 기판(예를 들면, 6세대 풀 글래스 기판 내지 8.6세대 하프 글래스 기판)을 정전기력으로 충분히 척킹할 수 있는 (중략) 기판 처리 장치를 제공하는데 있다.

명세서는 대상 유리 크기를 “6세대 풀 사이즈(6GF) 내지 8.6세대 하프 사이즈(8.6GH)인 대략 1850mm x 1500mm 내지 2290mm x 1310mm”로 적었고, 마스크는 인바 재질일 수 있다고 덧붙였다.

이 특허가 다루는 문제

처짐은 유리에서 끝나지 않는다. 유리를 붙잡는 판도 처진다. 명세서는 티타늄 플레이트의 7~12mm라는 두께를, 마스크가 8.6세대 하프 글래스에 척킹되는 동시에 플레이트가 자중으로 휘지 않는 두께로 설명한다. 여기에 더해 가장자리를 따라 지지 부재를 붙이고, 유리와 마스크의 데드존에 대응하는 안쪽 영역에 보조 지지 부재를 추가해 플레이트의 휨을 막는다.

재질을 티타늄으로 고른 이유도 명세서에 있다. 티타늄의 열팽창 계수는 8.6, 유전층인 알루미나는 7.3이다. 두 값이 가까워야 온도가 올라갈 때 유전층에 균열이 생기지 않는다. 증착 중 유리는 계속 데워지므로, 붙잡는 판은 동시에 식히는 판이어야 한다. 그래서 판 안에 미앤더 형태의 냉각 유로가 두 줄 이상 들어간다.

수치 한정

대상 유리1850x1500 ~ 2290x1310mm

냉각 플레이트Ti Grade 2, 두께 7~12mm

정전척 두께20~1000um

제1유전층400~600um

열팽창 계수Ti 8.6 / Al2O3 7.3

청구항 수24

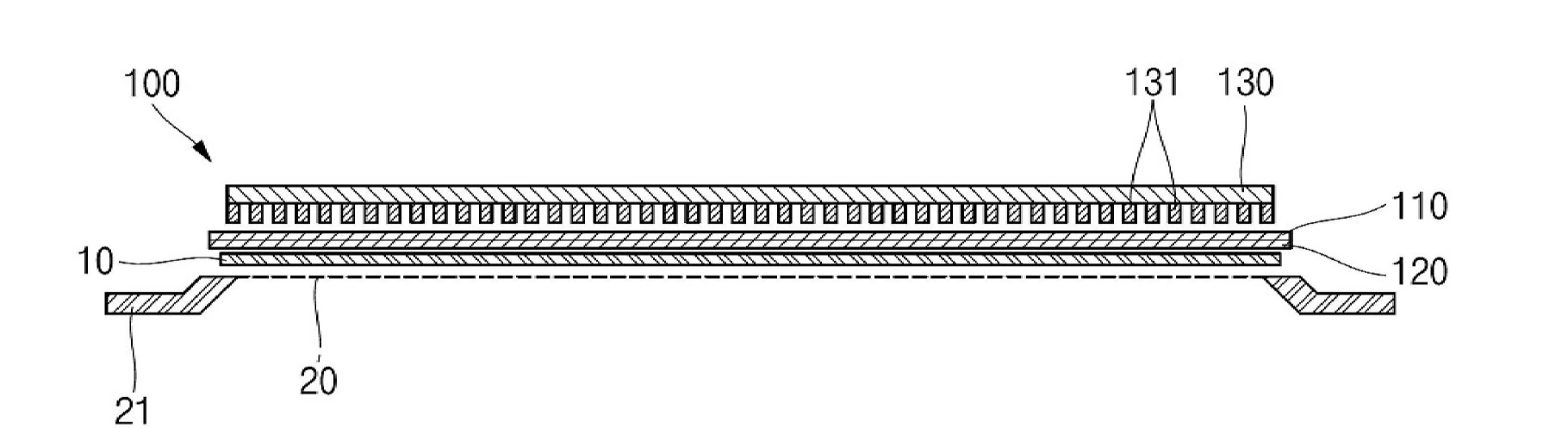

도면1 (KR102651394B1): 위에서부터 자석이 박힌 요크 플레이트(130, 131), 티타늄 냉각 플레이트(110), 정전척(120), 글래스 기판(10), 그리고 프레임(21)에 걸린 마스크(20). 전체 구조가 아래를 향해 매달린다. 원문 도면.

템스코 Temsco KR102595560B1 등록

발명의 명칭

분할 접합법과 샵 마스크를 이용한 8세대급 OLED 메탈 마스크의 제조방법

독립항(청구항 1) 요지

8세대급 패턴 마스크를 설정된 면적에 따라 여러 장으로 분할해 준비하고(S100), 이음부를 용접해 원장 마스크를 만들되 샵 마스크로 단변 방향 이음부를 막아 장변과 함께 4방향 텐션을 도모하며(S200), 분할된 패턴 마스크의 이음부를 용접하고(S300), 멀티 클램프로 원장 마스크와 샵 마스크, 키 시트의 테두리를 개별 또는 동시에 인장해 패터닝된 셀의 스펙을 정밀 조정한 뒤(S400), 프레임 접합단에 용접하고 인장용 연장부를 잘라 마무리한다(S500).

이 특허가 다루는 문제

이 청구항의 첫 단계가 이 기사에서 가장 직설적인 문장이다. 8세대급 마스크는 한 장으로 만들지 않는다. 나눠 만들어 용접으로 잇는다.

이어 붙인 판은 이음매마다 성질이 다르다. 그래서 인장도 한 번에 걸지 않고, 멀티 클램프로 테두리를 개별 또는 동시에 당겨 셀 하나하나의 위치를 맞춘다. 유리가 커진 결과가 마스크 쪽에서는 통짜를 포기하는 형태로 나타난 셈이다.

다만 이 특허의 표기는 “8세대급”이다. 8.6세대를 지목한 문구는 이 명세서에서 확인하지 못했다. 8세대급이라는 표현이 8.6세대를 포함하는지는 명세서만으로 판단할 수 없다.

수치 한정

마스크 제작분할 후 용접 접합

텐션 방향4방향(장변, 단변)

인장 수단멀티 클램프, 개별 또는 동시

청구항 수3

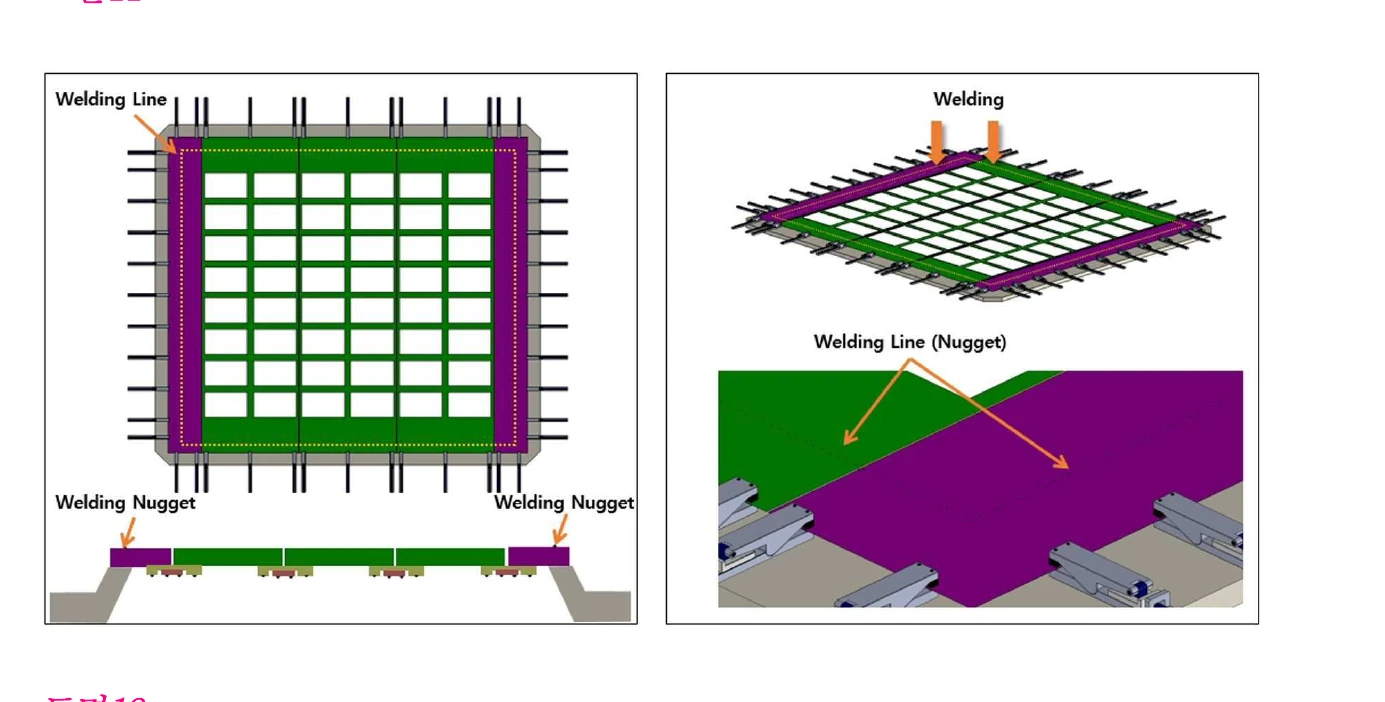

도면11 (KR102595560B1): 분할된 패턴 시트(녹색)와 샵 마스크(자주색)를 용접선(Welding Line)과 너깃(Nugget)으로 잇는 구조. 아래 단면도에서 시트가 여러 장으로 나뉘어 프레임에 걸린 것이 보인다. 원문 도면.

4. 비교분석

4.1 같은 문제를 세 층이 나눠 갖는다

여섯 건을 나란히 놓으면 하나의 문제가 세 층으로 갈라져 있는 것이 보인다. 유리가 커지면 마스크와 유리 사이에 틈이 생긴다. 이 틈을 없애는 방법이 층마다 다르다.

붙잡는 층은 유리와 마스크를 물리적으로 밀착시킨다. LG디스플레이와 이에스티는 위에서 자석으로 마스크를 끌어당기고 아래로 처지지 않는 두께의 판을 쓴다. 캐논토키는 붙잡는 것보다 떼는 순간을 청구했다.

뿌리는 층은 틈을 없애는 대신 틈이 있어도 번지지 않게 한다. 야스의 차단판은 비스듬한 증기 자체를 없애 버린다. 틈이 남아 있어도 수직으로만 들어오면 그림자가 생기지 않는다.

마스크 층은 마스크가 애초에 처지지 않게 만든다. 오럼머티리얼은 압연이 남긴 응력을 지우고, 템스코는 통짜 제작을 포기하고 여러 장을 이어 4방향으로 당긴다.

세 층 중 어느 하나만 해결해도 문제가 풀리지 않는다는 것이 이 배치가 말해주는 바다. 그리고 뿌리는 층에는 처짐과 무관한 축이 하나 더 걸려 있다. 알박 건이 적은 대로, 증착원을 빨리 훑으면 녹아 있는 재료의 액면이 출렁이고 느리게 훑으면 생산성이 떨어진다. 유리가 커지면 훑을 거리가 길어지므로 이 충돌도 함께 커진다.

4.2 처짐 하나에 답이 셋이다

이 표본에서 가장 선명한 대비다. 대형 플레이트가 자중으로 처진다는 같은 문제에 세 회사가 서로 다른 답을 등록받았다.

세 답은 성격이 다르다. 첫째는 재료와 두께로 버티는 쪽이고, 둘째는 힘이 걸리는 자리를 바꾸는 쪽이며, 셋째는 변형을 없애는 대신 미리 반대로 넣어 상쇄하는 쪽이다. 어느 쪽이 낫다고 이 기사가 판단하지 않는다. 다만 셋이 함께 등록됐다는 사실은 이 문제가 하나의 정답으로 닫히지 않았다는 뜻으로 읽힌다.

4.3 장력과 분할, 그리고 섀도우

마스크 쪽은 사정이 다르다. 마스크는 두껍게 만들 수 없다. 두꺼우면 구멍 벽이 높아져 비스듬한 증기를 더 가리기 때문이다. 그래서 마스크는 당겨서 편다. 오럼머티리얼이 장력을 다루고, 템스코가 나눠 만들어 4방향으로 당기는 이유가 여기 있다.

당기는 힘과 조각의 크기, 그리고 증기가 들어오는 각도가 화소 경계에서 어떻게 만나는지를 계산해 볼 수 있게 만들었다. 세 특허가 각자 손대는 변수가 하나씩 슬라이더로 들어가 있다.

기본값에서 지지 간격을 8.6세대 하프 글래스의 짧은 변인 1310mm로 두면 처짐이 밀리미터 단위로 나온다. 통짜 마스크가 성립하지 않는다는 뜻이다. 슬라이더를 100mm 부근으로 당기면 처짐이 수 마이크로미터로 떨어진다. 처짐이 지지 간격의 제곱에 비례하므로, 조각을 13분의 1로 줄이면 처짐은 170분의 1이 된다.

템스코 청구항의 첫 단계가 “8세대급 패턴 마스크를 설정된 면적에 따라 여러 장으로 분할해 준비한다”인 이유가 이 곡선이다. 마스크를 나누는 것은 크게 만들 기술이 없어서가 아니라, 나누는 것이 처짐을 줄이는 가장 효율이 높은 수단이기 때문으로 읽힌다.

입사각 슬라이더를 0도 쪽으로 내리면 같은 처짐에서도 섀도우가 사라진다. 야스의 차단판이 겨냥하는 자리가 여기다. 간극을 못 줄이면 각도를 줄이면 된다. 다만 각도를 줄이려고 빔을 잘라내면 증착 효율과 두께 균일도를 내주게 되고, 그래서 그 특허가 차단판 높이를 폭 방향으로 오르내리게 만든 것이다.

4.4 수직이냐 수평이냐

이 기사가 다룬 아홉 건은 모두 기판을 수평으로 눕히는 계열이다. 유리를 뒤집어 매달고 아래에서 뿌린다. 처짐이 문제가 되는 것도 그 때문이다.

수평이 유일한 방식은 아니다. 파인원 명세서가 두 방식을 나란히 적어 놓았다.

기판을 세우면 중력이 판을 휘게 하는 방향이 아니라 판을 따라 흐르는 방향으로 걸린다. 처짐 문제의 상당 부분이 그 자리에서 사라진다. 그런데도 이 표본의 아홉 건은 전부 수평 계열이다.

여기서 멈춘다. 수직 방식을 청구한 등록특허를 이번 검색으로는 찾지 못했다. 없다는 뜻이 아니라 찾지 못했다는 뜻이고, 그 이유가 기술의 부재인지 검색어의 한계인지 이 기사는 판단하지 않는다. 확인된 것은 하나다. 두 방식이 나뉘어 있다는 서술이 등록특허 명세서 안에 있다.

4.5 실제로 이어진 한 쌍

아홉 건의 인용문헌과 피인용 목록을 전부 대조했다. 표본 안에서 서로를 인용한 쌍은 하나였다.

파인원 KR102845249B1(2025년 4월 출원)이 LG디스플레이와 이에스티의 KR102651394B1(2022년 10월 출원)을 인용문헌으로 달고 있다. 두 특허는 구성 요소가 거의 같다. 정전척으로 기판을 잡고, 안에 냉각채널을 파고, 반대면의 자석으로 마스크를 당긴다. 다른 것은 베이스의 형상 하나다. 한쪽은 평평한 판을 두껍게 만들었고, 다른 한쪽은 판을 미리 휘어 놓았다.

시간 순서를 인과로 읽지는 않는다. 인용문헌 목록에 올랐다는 것과 참고했다는 것은 다른 말이다. 다만 이 한 쌍은 같은 문제를 같은 부품 구성으로 다루면서 형상만 갈라진 사례이고, 그 관계가 공적 기록으로 남아 있다.

나머지 여덟 건은 서로를 인용하지 않는다. 같은 문제를 다루면서도 서로 다른 층에 있기 때문으로 보이지만, 이것 역시 표본 아홉 건 안에서의 관찰이다.

4.6 8.6세대를 명세서에 적어 넣은 특허와 그러지 않은 특허

아홉 건 중 8.6세대를 문자로 적은 것은 LG디스플레이 건 하나다. 나머지는 세대를 지목하지 않거나(캐논토키 두 건, 선익시스템, 알박, 오럼머티리얼, 야스, 파인원), 8세대급이라고만 적었다(템스코). 다만 캐논토키와 파인원은 세대를 적는 대신 “대형화”라는 말로 같은 상황을 명세서 첫머리에 올려놓았다.

세대를 적으면 권리 범위가 좁아진다. 적지 않으면 넓게 남지만 그 세대를 겨냥했다는 근거도 남지 않는다. 이 차이를 우열로 읽지 않는다. 다만 확실한 것은 하나다. 8.6세대 하프 글래스라는 표현이 등록 청구항의 설명 안에 이미 들어와 있고, 그 크기가 2290mm x 1310mm로 특정돼 있다는 사실이다.

원장 2290mm x 2620mm를 반으로 자르면 정확히 2290mm x 1310mm다. 이 수치가 명세서에 적혔다는 것은 적어도 이 출원인이 8.6세대 유리를 절반으로 다루는 공정을 전제하고 장비 부품을 설계했다는 뜻으로 읽힌다. 다만 이것은 명세서의 수치에서 나온 해석이고, 실제 양산 공정이 그렇게 간다는 확인은 아니다.

4.7 붙잡는 판은 동시에 식히는 판이다

이 표본에서 가장 뜻밖이었던 것은 열이다. 처짐 이야기를 하다 보면 무게와 두께만 남을 것 같은데, LG디스플레이 청구항의 절반은 냉각에 관한 것이다. 판 안에 유로를 파고, 유로를 덮는 커버를 따로 두고, 재질을 티타늄으로 골라 유전층과 열팽창을 맞춘다.

이유는 단순하다. 유기물을 증발시키려면 증발원이 뜨거워야 하고, 그 복사열이 그대로 기판으로 온다. 유리가 데워지면 늘어난다. 인바 마스크는 열팽창이 거의 없는 합금이니 유리만 늘어난다. 둘의 정렬이 어긋난다. 대면적일수록 같은 팽창률이라도 절대 어긋남이 커진다.

그래서 붙잡는 장치가 곧 식히는 장치가 된다. 두 기능이 한 판에 들어가면 재질 선택이 열팽창 정합 문제로 바뀌고, 그 결과가 티타늄이라는 답이다.

4.8 청구항 안의 수치 하나가 맞아떨어지지 않는다

LG디스플레이 청구항 1은 “티타늄 냉각 플레이트와 제1유전층의 열팽창 계수 편차는 1.5퍼센트”라고 한정한다. 명세서는 그 근거로 티타늄 8.6, 알루미나 7.3이라는 값을 든다.

두 값의 차이는 1.3이고, 8.6을 기준으로 하면 약 15퍼센트다. 1.5퍼센트가 되지 않는다. 명세서 어디에도 이 1.5퍼센트가 어떤 기준에서 나온 값인지는 적혀 있지 않다.

CLAIM은 이것이 오기인지 다른 산정 기준인지 판단하지 않는다. 특허의 유효성에 대한 판단은 이 매체가 하는 일이 아니다. 다만 이 수치는 청구항에 들어간 한정 사항이므로 권리 범위와 직접 관련이 있고, 명세서만으로는 확인되지 않는다는 사실을 그대로 적어 둔다.

5. 반증 및 한계

표본이 아홉 건이다. 이 지형이 8.6세대 증착 장비 특허의 전부가 아니다. 각 회사의 최근 출원 상당수는 아직 공개되지 않았을 수 있다. 특허는 출원 후 18개월이 지나야 공개되므로, 2025년 이후 출원분은 구조적으로 보이지 않는다.

매트릭스의 빈 칸을 “그 회사가 안 한다”로 읽지 않는다. 표본에 없다는 뜻이다.

출원 시기의 근접을 인과로 읽지 않는다. 2022년 4월부터 2023년 1월 사이 아홉 달에 다섯 건이 몰려 있지만, 이것이 같은 사건에 대한 대응인지는 확인하지 못했다.

처짐 배율은 계산값이다. 사방 단순지지, 자중 등분포, 동일 두께를 가정한 판 이론 계산이며, 실제 장비의 지지 조건과 다르다. 절대값이 아니라 배율 비교로만 쓴다. 이 계산은 특허 명세서에서 인용한 것이 아니라 이 기사가 직접 수행한 것이다.

원장 치수는 직접 확인한 값이 아니다. 이 기사에서 특허 원문으로 확인한 것은 LG디스플레이 명세서의 하프 사이즈 2290mm x 1310mm다. 8.6세대 원장 2290mm x 2620mm는 업계에서 통용되는 규격이고, 하프의 두 배라는 산수로 맞아떨어지지만 이번 표본의 명세서에서 그 수치를 직접 찾지는 못했다.

건수 비교를 지표로 쓰지 않았다. 조사 과정에서 출원인별 등록 건수를 세어 보았으나, 같은 회사가 한글명, 영문명, 일본어 표기로 흩어져 색인되는 탓에 검색어에 따라 값이 크게 달라졌다. 이 기사에서는 건수를 인용하지 않는다.

도구 해설을 그대로 옮기지 않았다. 구글특허의 기계번역은 1차 파악에만 쓰고, 인용한 문장은 모두 한국어 원문에서 확인했다. 선익시스템 건의 스프링 구조처럼 명세서가 목적을 밝히지 않은 부분은 해석을 붙이지 않고 비워 두었다.

수직 방식 등록특허를 확보하지 못했다. 파인원 명세서가 수직과 수평 두 방식을 나눠 서술하지만, 이번 표본 아홉 건은 전부 수평 계열이다. 수직 방식을 청구한 등록건은 이번 검색으로 찾지 못했다. 한자 검색어(縦型, 立式蒸镀)는 노이즈만 반환했고, 영어 구문 검색으로 바꿔서야 관련 건이 잡혔다. 검색어를 더 바꾸면 나올 수 있다.

인용 관계는 한 쌍만 확인됐다. 아홉 건의 인용문헌과 피인용 목록을 전부 대조한 결과이며, 파인원과 LG디스플레이 한 쌍 외에는 표본 안에서 서로를 인용하지 않는다. 인용문헌 목록에 올랐다는 사실을 “참고했다”로 옮겨 적지 않았다.

시뮬레이터는 모델이다. 4.3절의 계산기는 굽힘강성을 무시한 1차원 인장 스트립 모델이고, 마스크가 자기력으로 기판에 끌어붙는 효과를 넣지 않았다. 실제 장비는 자기 척킹으로 간극을 훨씬 줄인다. 지지 간격과 처짐의 관계를 보여주기 위한 것이지 특정 장비의 성능을 나타내는 값이 아니다.

도면은 세 건만 실었다. 야스, LG디스플레이, 템스코 건은 원문 PDF에서 도면을 확보했다. 나머지 여섯 건은 이번에 확보하지 못했다. 도면이 없다는 뜻이 아니라 이번 작업에서 싣지 못했다는 뜻이다.

6. 결론 및 시사점

8.6세대는 유리를 두 배로 키우는 일이 아니라, 두 배가 된 유리를 어떻게 다시 반으로 나눌 것인가의 문제로 특허에 나타난다. LG디스플레이 명세서가 6세대 풀과 8.6세대 하프를 한 범위로 묶은 것, 그 범위가 계산상 거의 같은 급이라는 것이 그 증거다.

아홉 건이 보여주는 구도는 이렇다. 대면적화의 부담은 한 회사가 지지 않는다. 붙잡는 쪽, 뿌리는 쪽, 마스크를 만드는 쪽이 각자 자기 층에서 같은 문제를 나눠 갖는다. 장비사만 준비돼도, 마스크사만 준비돼도 라인은 서지 않는다.

붙잡는 층 안에서도 답이 하나로 모이지 않았다. 두껍게 만들 것인가, 지지점을 옮길 것인가, 미리 반대로 휘어 놓을 것인가. 세 회사가 세 가지를 각각 등록받았고 그중 가장 늦은 건이 가장 앞선 건을 인용문헌으로 달고 있다. 아직 표준이 정해지지 않은 구간이라는 뜻으로 읽힌다.

그리고 이 표본에서 가장 조용한 사실은 마스크 쪽에 있다. 8세대급 마스크는 이미 통짜 제작을 포기하고 이어 붙이는 방식으로 넘어갔다. 유리를 키우는 데 걸리는 시간과 마스크를 키우는 데 걸리는 시간이 다르다는 뜻이고, 그 격차가 세대 전환의 속도를 정한다.

마스크를 크게 만드는 일이 어려워질수록, 그 어려움은 유리를 자르는 쪽과 마스크를 나누는 쪽으로 함께 옮겨간다. 이 표본이 보여주는 8.6세대의 실제 모습은 그 두 가지를 동시에 감당하는 공정이다.

7. 부록: 특허 스펙 표

한국 등록건은 한국 출원일, 일본 등록건은 일본 출원일 기준이다. 우선일이 이보다 앞서는 건이 있을 수 있으나 이번 조사에서 개별 확인하지 않았다. 상태는 구글특허 법적 상태 필드 기준이며, 연차료 납부 이력까지 확인한 것은 아니다.
