호스트의 규소를 게르마늄으로 바꾼 MR-TADF 역계간전이

발광체는 한 글자도 바꾸지 않았습니다. 호스트 분자의 규소를 게르마늄으로 바꿨을 뿐인데 스핀궤도결합이 세 배가 되고 삼중항 되돌림이 두 배 빨라졌습니다. 청색과 녹색 모두 최대 효율 40%를 넘겼고, 5,000니트에서는 규소 대조군의 두 배를 지킵니다. TCL CSOT가 저자로 들어가 있습니다.

다중공명 열활성 지연형광(MR-TADF)은 지금 OLED 재료가 색순도 문제에 내놓은 답이다. 짧은 거리의 전하이동만으로 발광이 일어나도록 분자를 설계해 구조 재배열을 최소화했고, 그 결과 스펙트럼이 눈에 띄게 좁아졌다. 무거운 금속도 필요 없다.

문제는 그 다음이다. 이 분자들은 삼중항을 단일항으로 되돌리는 속도가 느리다. 화면을 밝게 켤수록 되돌아가지 못한 삼중항이 발광층에 쌓이고, 쌓인 삼중항끼리 또는 삼중항과 전하가 부딪쳐 서로를 없앤다. 효율이 밝기에 따라 주저앉는 이른바 효율 저하다. 실험실에서 재는 최대 효율과 실제 패널이 쓰는 밝기에서의 효율이 벌어지는 것이 이 때문이다.

선전대 연구진이 택한 길은 지금까지와 방향이 다르다. 발광체를 손대지 않고 그것을 담는 호스트만 바꿨다. 호스트 분자에 들어 있던 규소를 게르마늄으로 치환한 것이 전부다.

1. 왜 어려운 문제였나

삼중항을 단일항으로 되돌리려면 전자의 스핀이 뒤집혀야 하고, 스핀을 뒤집는 힘은 스핀궤도결합에서 나온다. 그리고 스핀궤도결합은 원자번호가 클수록 강해진다. 여기까지는 교과서다.

그래서 지금까지의 해법은 발광체 분자 자체에 무거운 원자를 붙이는 것이었다. 골격에 넣거나 주변부에 매다는 방식으로 역계간전이 속도를 10⁶초^-1 이상까지 끌어올린 사례가 있고, 녹색 소자에서 외부양자효율 36.8%를 기록하기도 했다.

여기에 두 가지 불편이 따라붙는다.

첫째, 발광체마다 새로 설계해야 한다. 논문의 표현으로는 건건이(case-by-case) 대응이다. 청색용으로 만든 무거운 원자 설계가 녹색용 분자에 그대로 통하지 않는다. 재료사가 이미 확보한 발광체 자산이 있어도 그것을 다시 합성해야 한다는 뜻이다.

둘째, 다른 우회로인 엑시플렉스 호스트 방식은 증착이 복잡하다. 정공수송 재료와 전자수송 재료를 섞어 엑시플렉스를 만들고, 여기에 TADF 증감제와 말단 형광체까지 넣으면 독립된 네 성분을 동시에 증착해야 한다. 증착 장비에 요구되는 조건이 그만큼 까다로워진다.

연구진의 문제의식은 여기서 출발한다. 무거운 원자를 발광체가 아니라 호스트에 넣으면 발광체를 바꾸지 않고도 같은 효과를 볼 수 있지 않을까. 그렇게 되면 하나의 호스트가 여러 발광체에 두루 적용되는 범용 전략이 된다.

2. 규소를 게르마늄으로

출발점은 이미 알려진 트리페닐실릴 계열 호스트 두 개다. 정공수송 쪽 SiCzCz와 전자수송 쪽 SiTrzCz2를 1 대 1로 섞으면 엑시플렉스를 이룬다.

연구진은 여기서 규소(원자번호 14)를 게르마늄(원자번호 32)으로만 바꿔 GeCzCz와 GeTrzCz2를 합성했다. 각각 부흐발트-하트비히 반응과 스즈키-미야우라 반응으로 얻었다.

이 치환이 좋은 실험이 되는 이유는 바뀌지 않은 것들 때문이다.

삼중항 에너지가 그대로라는 것은 발광체에서 호스트로 에너지가 거꾸로 새는 정도가 달라지지 않았다는 뜻이고, HOMO와 LUMO의 공간 분리가 유지된다는 것은 전자구조 자체는 건드리지 않았다는 뜻이다. 즉 소자 성능이 달라진다면 그 원인을 무거운 원자 효과 하나로 좁힐 수 있다.

계산으로 확인한 스핀궤도결합 행렬요소는 다음과 같다.

약 세 배다. 원자번호를 14에서 32로 올린 결과가 그대로 나왔다.

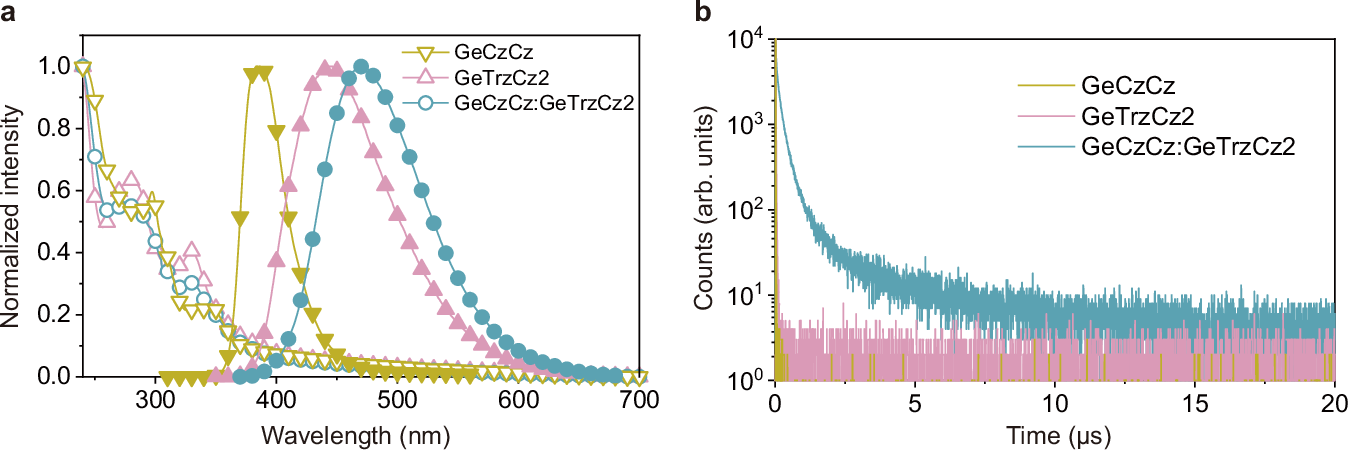

호스트 엑시플렉스 자체의 광물성도 함께 좋아졌다.

비복사 감쇠가 줄어든 이유로 연구진은 게르마늄이 만든 더 조밀한 분자 패킹을 든다. 단결정 X선 회절에서 게르마늄 화합물의 결정 밀도가 규소 쪽보다 높게 나왔고, 분자 사이 분산 상호작용이 강해진 결과로 해석했다.

3. 덱스터를 막고 푀르스터를 살린다

호스트가 좋아진 것과 그 호스트에 발광체를 넣었을 때 좋아지는 것은 별개다. 연구진은 붕소 개수가 다른 MR-TADF 발광체 세 종을 각각 1중량%로 도핑해 확인했다. 붕소 하나짜리 t-DABNA(심청색), 둘짜리 υ-DABNA(청색), 셋짜리 ω-DABNA(녹색)이다.

여기서 이 논문의 두 번째 대목이 나온다. 호스트에서 발광체로 에너지가 넘어가는 길은 두 가지인데, 게르마늄 호스트는 그중 하나만 골라 막았다.

푀르스터 전달은 단일항 에너지를 멀리서 넘겨주는 길이고, 덱스터 전달은 전자를 직접 교환해 삼중항까지 넘겨주는 길이다. 삼중항이 발광체로 넘어가 버리면 그 자리에서 발이 묶인다. MR-TADF 발광체의 역계간전이가 느리다는 것이 애초의 문제였기 때문이다.

푀르스터 반경이 큰 발광체일수록 개선 폭이 컸다. 호스트의 단일항 에너지가 발광체로 확실하게 건너가는 만큼, 삼중항은 호스트 쪽에 남아 빨라진 역계간전이로 되돌려지는 구조다. υ-DABNA의 역계간전이 속도는 9.1×10⁵초^-1에 이르렀다.

4. 소자 결과

소자는 인듐주석산화물 위에 HAT-CN 5nm, TAPC 30nm, TCTA 15nm, GeCzCz 15nm, 발광층 25nm, GeTrzCz2 20nm, ANT-BIZ 30nm, Liq 2nm, 알루미늄 100nm를 쌓은 구조다. 발광층은 호스트 두 종과 도판트를 0.50 대 0.49 대 0.01 무게비로 넣었다.

대조군은 같은 구조에서 호스트만 규소계(SiCzCz:SiTrzCz2) 또는 탄소계(CCzCz:CTrzCz2)로 바꾼 것이다.

외부양자효율

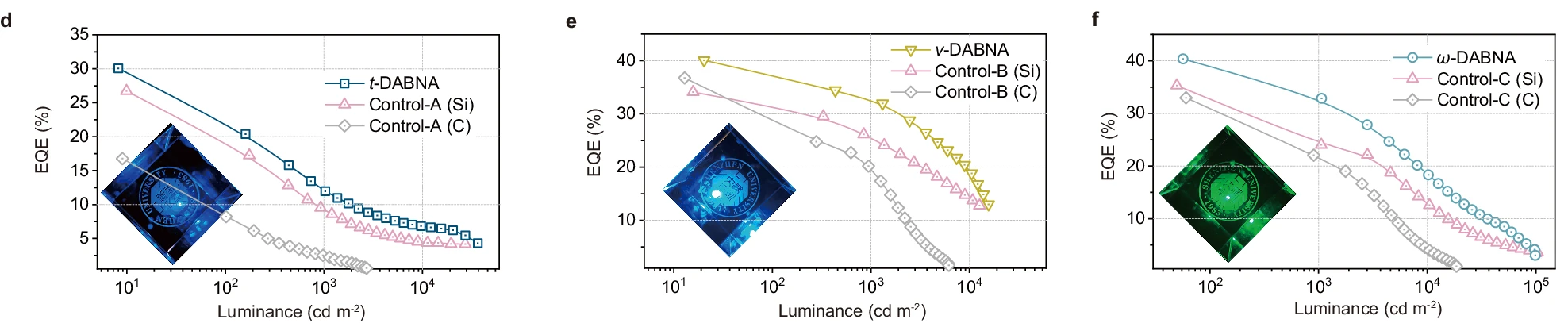

밝기가 올라갈수록 격차가 벌어진다는 점이 이 표의 핵심이다. 최대 효율만 보면 υ-DABNA의 게르마늄과 탄소 호스트 차이는 40.1% 대 36.7%로 크지 않다. 그런데 5,000니트에서는 24.4% 대 3.2%가 된다. 효율 저하를 억제한다는 말이 실제로 무엇을 뜻하는지가 이 두 숫자 사이에 있다.

1,000니트 기준 효율 감소율로 정리하면 이렇다.

효율 자체의 재현성도 확인됐다. 스무 개 소자를 측정한 평균이 υ-DABNA 39.2±0.9%, ω-DABNA 39.3±0.7%다.

광학이 아니라 스핀 동역학

높은 효율이 발광 쌍극자 배향 덕분일 가능성은 따로 확인해 배제했다. 세 호스트의 수평 발광쌍극자 비율은 89.1±2.0%(게르마늄), 88.2±1.7%(규소), 88.0±1.7%(탄소)로 사실상 같다. 광학 시뮬레이션으로 계산한 이론적 최대 효율도 세 호스트가 거의 다르지 않았다.

그런데 이론값에 근접한 것은 게르마늄 호스트 소자뿐이었다. 광학 조건이 같은데 실측이 갈렸다는 것은, 차이가 빛을 꺼내는 단계가 아니라 삼중항을 단일항으로 되돌리는 단계에서 생겼다는 뜻이다.

색좌표와 수명

녹색 소자의 색좌표는 Rec. 2020 녹색 기준(0.170, 0.797)에 가깝다. 연구진은 υ-DABNA와 ω-DABNA 소자가 각각 CIEy 0.20 이하의 청색과 0.71 이상의 녹색 영역에서 기존 최고 효율을 넘어섰다고 밝혔다. 백금계 인광 소자와 TADF 증감 방식을 포함한 비교다.

초기 휘도 1,000니트에서 잰 반감수명(LT50)은 다음과 같다.

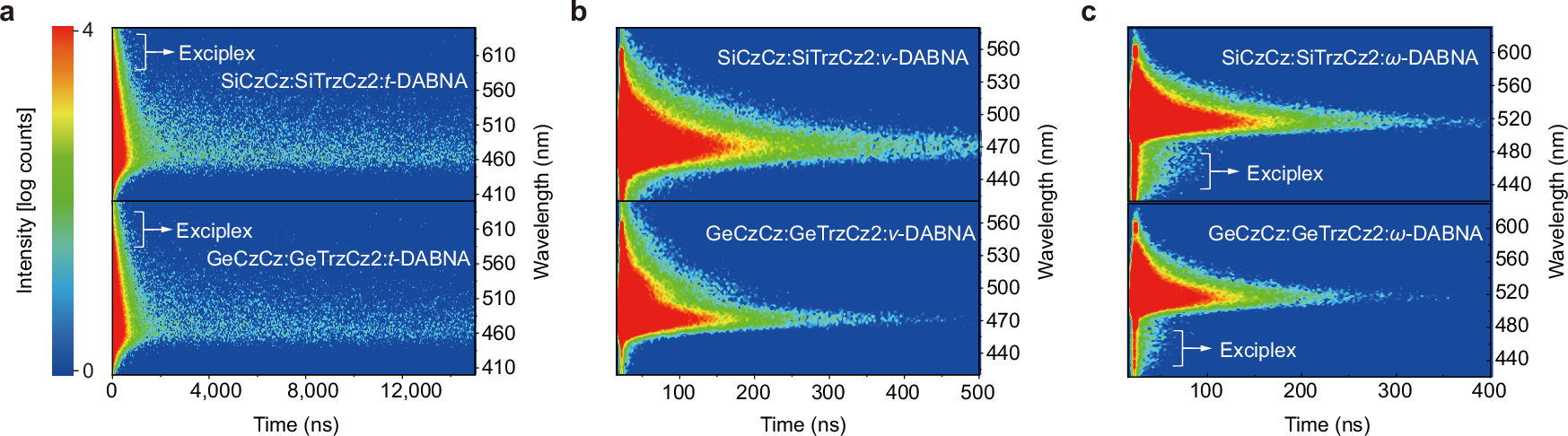

탄소 호스트가 왜 그렇게 빨리 죽는지는 과도 전계발광 측정이 설명한다. υ-DABNA를 기준으로 지연 성분의 수명이 탄소 95.60μs, 규소 67.30μs, 게르마늄 34.20μs로 나왔다. 오래 사는 삼중항이 많이 쌓일수록 소자가 빨리 늙는다는 관계가 그대로 보인다. 세 호스트의 전기화학적 안정성은 순환 전압전류법에서 서로 비슷하게 나왔으므로, 수명 차이를 재료의 산화·환원 내성으로 설명할 수는 없다.

한편 t-DABNA에서는 게르마늄과 규소가 8.8시간 대 9.0시간으로 사실상 같았다. 연구진은 t-DABNA의 발광 에너지가 높아 두 호스트 모두의 화학적 안정성이 시험대에 오르기 때문으로 봤다. 1,000니트에서 이 소자의 효율이 12.0%에 그친 것도 호스트에서 t-DABNA로의 푀르스터 전달이 완전하지 않았던 탓이다. 푀르스터 반경이 4.7nm로 셋 중 가장 짧았다는 앞의 표와 이어지는 결과다.

5. 의미

이 논문이 디스플레이 재료 쪽에 갖는 값은 효율 수치 자체보다 적용 방식에 있다.

첫째, 발광체를 다시 합성하지 않는다. 무거운 원자 효과를 발광체가 아니라 호스트에서 얻기 때문에, 이미 검증된 발광체를 그대로 둔 채 호스트만 교체하면 된다. 실제로 이 논문은 붕소 개수가 다른 세 발광체에 같은 호스트를 적용해 모두 개선을 확인했다. 재료사가 축적한 발광체 자산이 그대로 살아 있다는 뜻이다.

둘째, 증착 성분이 줄어든다. 엑시플렉스 호스트에 TADF 증감제를 얹는 기존 방식은 네 성분 동시 증착을 요구한다. 이 구조는 호스트 두 종과 도판트 하나, 세 성분이다. 중간 증감 단계를 거치지 않고 호스트에서 발광체로 곧장 에너지를 넘긴다.

셋째, 조건이 분명하다. 이 전략이 잘 듣는 쪽은 푀르스터 반경이 충분히 큰 발광체다. 세 발광체에서 덱스터 억제 폭(1.33배·1.70배·3.05배)과 반경(4.7nm·7.6nm·8.5nm)이 나란히 커졌고, 소자 성능의 개선 폭도 같은 순서를 따랐다. 새 호스트를 검토하는 입장에서는 흡수 스펙트럼과 호스트 발광 스펙트럼의 겹침을 먼저 보면 된다는 실무적 지침이 된다.

마지막으로 두 가지를 덧붙인다. 저자 목록에 우한 차이나스타 반도체디스플레이(TCL CSOT) 소속 연구자 두 명이 들어 있다. 그리고 선전대는 이 재료와 소자에 대해 중국 특허(출원번호 2024117894081)를 출원해 심사 중이라고 논문의 경쟁이익 항목에 밝혔다. 학술 단계에서 끝낼 생각으로 진행한 연구가 아니라는 신호로 읽을 만하다.
